三偏心蝶閥指的是哪三道偏心
時間：2020-10-31 12:53:34 來源：永龍閥門 閱讀：0次
三偏心蝶閥指的是哪三道偏心
蝶閥（butterfly valve）又叫翻板閥，是一種結構簡單的調節閥，啟閉件為圓盤式的蝶板，繞閥桿軸線轉動90°運動的一種閥。有金屬-金屬密封副、有金屬-非金屬密封副。根據密封副材料及密封性、操作扭矩和保證啟閉循環次數的需要，閥桿軸線制作位置不同，蝶閥分為：中線蝶閥、單偏心蝶閥、雙偏心蝶閥、三偏心蝶閥。蝶閥的外形尺寸小、結構長度短，啟閉開關時間較短，蝶閥的流量特性在轉角0~70°（通常蝶閥轉角為0～60°）范圍內近似為等百分比特性，具有流量調節控制特性。
三偏心蝶閥（Triple eccentric butterfly valve）為（硬碰硬，金屬硬密封蝶閥）密封面設計為斜錐形，在普通機床上加工為斷續切削，再采用專用機床加工，實現連續切削，保證密封面具有更高的精度，提高了密封等級。三偏心蝶閥的閥桿軸心既偏離閥板密封面，也偏離閥體中心，同時，閥座密封面所在回轉軸線與閥體通道軸線偏心一定的角度。

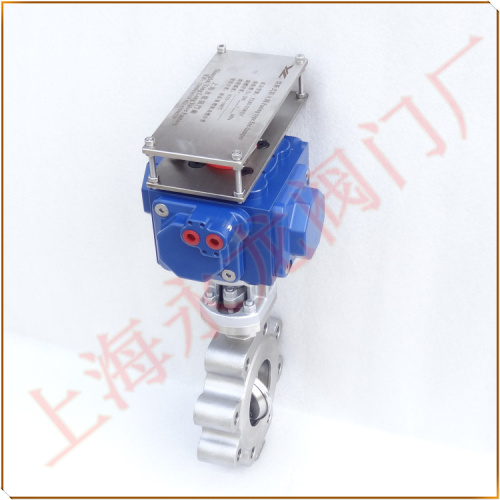

高溫熔斷蝶閥-熔斷式防火閥
三偏心蝶閥指的是哪三道偏心
第一道偏心-閥桿軸心與密封面偏心
第二道偏心，閥桿軸心與閥體中心偏心
第三道偏心，密封面回轉軸線與閥體通道軸線偏心
3個偏心使得密封副在開啟的瞬間立即脫離，完全消除了閥門在開啟過程中密封副之間的摩擦。三偏心蝶閥密封副之間的密封比壓由常規堞閥的閥座彈性擠壓改為外加于閥門軸的驅動轉矩產生,不僅消除了常規蝶閥中彈性閥座彈性老化,冷流，彈性失效等因素造成的兩密封面之間密封比壓降低和消失,而且可以通過對外加驅動轉矩的改變,實現對其密封比壓的任意調整,從而使其密封性到大大的提高。
