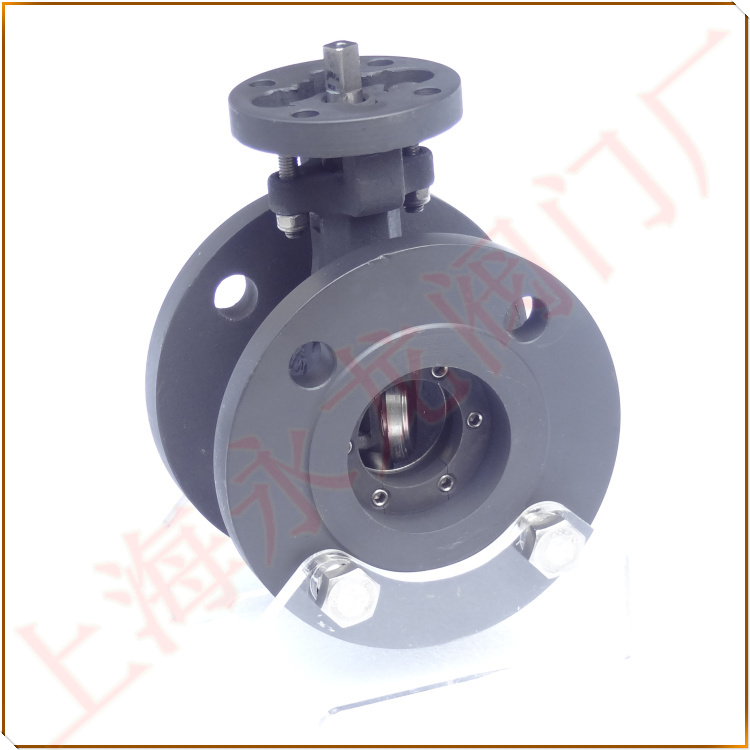

D343H偏心硬密封蝶閥
型號：D343H-16C
別名：翻板閥
產品概述：
D343H偏心硬密封蝶閥由閥體、蝶板、閥座、閥桿、傳動機構及密封填料組成，采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。廣泛地應用到水利、消防、冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及水處理、給排水等弱腐蝕性介質的管道上。
工藝標準：
設計與制造標準：GB/T12238-89
結構長度標準：GB/T12221-89
連接法蘭標準：GB/T9113-88
壓力試驗:GB/T13927992；JB/T9092999
主要特點：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
偏心硬密封蝶閥密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，開關靈活，使用壽命長等特點。當?shù)y開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心板迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心閥座使蝶閥在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖防止蝶板過位。產品具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。可根據用戶需求裝配電動/氣動執行器及相關電子零部件。
