蝶閥知識-對夾式蝶閥安裝說明及步驟
時間：2020-09-03 17:55:47 來源：永龍閥門 閱讀：0次
蝶閥知識-對夾式蝶閥安裝說明及步驟
The wafer butterfly valve installation instructions and steps

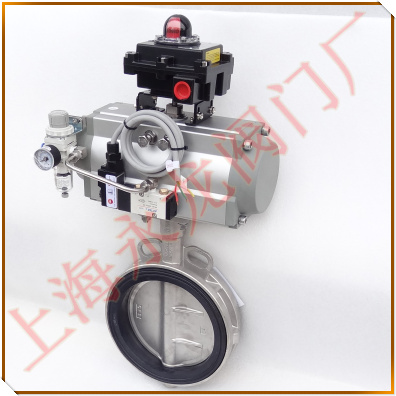

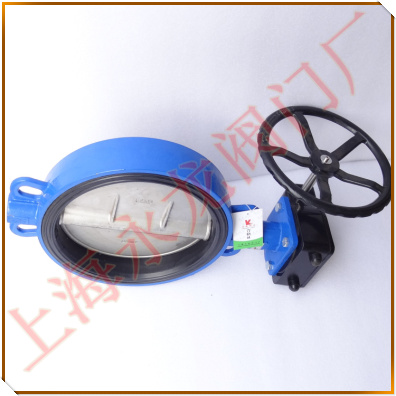

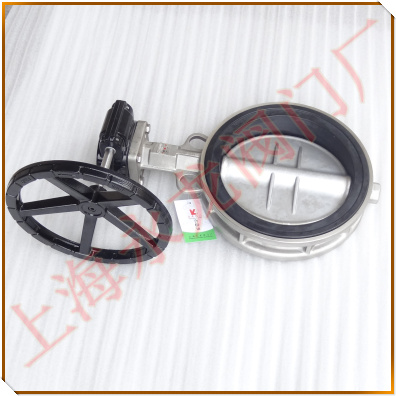

對夾式蝶閥有：對夾式手柄蝶閥 The wafer handle butterfly valve，對夾式渦輪蝶閥 The wafer turbine butterfly valve，對夾式電動蝶閥 The wafer electric butterfly valve，對夾式氣動蝶閥 The wafer pneumatic butterfly valve，是水利，水處理，自來水公司，消防，與工業管路中常見的閥門種類之一，由于體積小，重量輕得到廣泛的應用。
一、對夾式蝶閥安裝說明及步驟：
對夾式蝶閥是工業管路中最為常見的閥門種類之一，對夾式蝶閥本身結構比較小，只需把蝶閥放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和對夾式蝶閥鎖緊，就可控制管路的流體介質。對夾式蝶閥特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
2、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）
3、檢查閥門通道及密封面是否有雜物，并及時清除；
4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；
5、對夾式蝶閥必須使用專用的蝶閥法蘭片。
6、電動蝶閥，氣動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
二、對夾式蝶閥安裝步驟：
對夾式蝶閥的正確安裝關系到蝶閥的密封程度，以及會不會泄露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。
1、將閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊，四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度。
2、將法蘭利用點焊固定于管道上，將閥門移出，法蘭完全焊接固定在管道上。
3、待焊口冷卻后再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度。
4、校正閥門位置并將四對螺栓擰緊，（注意不要擰得過緊），閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟，交叉均衡將所有螺母擰緊。
5、再次確認閥門能自由開閉，注意：確認閥板沒有碰到管道。
對夾式氣動蝶閥的安裝首先在安裝前要必須平放，切記不可隨意的磕碰，在安裝的時候?qū)⑺瞥砂惭b的長度之后，在現場管道的設計當中，沒有經過特殊的允許是不可以隨意拆卸對夾式蝶閥，這是我們要在安裝前知道的。同時大家還要知道，對夾式蝶閥可以安裝在任意的位置，但對夾式蝶閥安裝完成之后就需要沿線鋪設蝶閥，對對夾式蝶閥做一個支架，而支架一旦做成之后，在用的時候就嚴格禁止將支架卸掉。
