低溫球閥-低溫截止閥長頸設計要領-上海低溫閥門廠
時間：2020-09-09 09:43:13 來源：永龍閥門 閱讀：0次
低溫球閥-低溫截止閥長頸設計要領-上海低溫閥門廠
Cryogenic ball valve - low temperature cut-off valve design essentials-Shanghai valve factory in low temperature
低溫球閥-低溫截止閥屬于低溫閥門二大系列，在化肥，液氮，液氧，LNG及石油化工等儲罐，球罐領域使用較多，所控制的介質除了液氮和其他液態惰性氣體外，大部分介質屬于可燃性介質，而且在升溫或者閃蒸時會發生氣化，致使體積急劇膨脹，容易導致泄漏。行業內一般將應用在介質溫度 -40 ℃以下的閥門稱作低溫閥 Cryogenic valve，應用在介質溫度 -101 ℃以下的閥門稱作超低溫閥門 Cryogenic valves。
低溫球閥-低溫截止閥長頸結構設計：

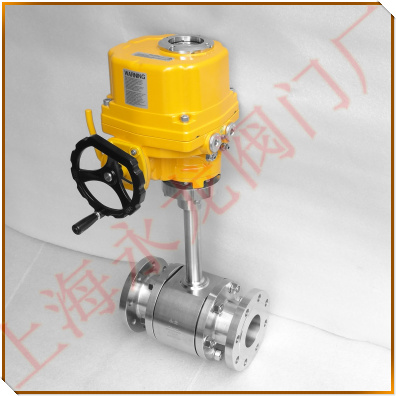

低溫球閥 Cryogenic ball valve-低溫截止閥 Low temperature cut-off valve的一個顯注的特點就是其閥蓋一般為長頸結構，在 GB/T 24925《低溫閥門技術條件》中也有明確規定 “低溫閘閥、低溫截止閥、低溫球閥、低溫切斷閥、低溫蝶閥的閥蓋應根據不同的使用溫度要求設計成便于保冷的長頸閥蓋結構，以保證填料函底部的溫度保持在 0℃以上”。
加長閥蓋結構的設計主要是為了使閥門操作手柄和填料函結構遠離低溫區，既可以避免溫度太低造成操作人員凍傷，也可以保證填料函和壓套在正常的溫度下使用，防止填料的密封性能降低，延長填料的使用壽命。
因?yàn)樵诘蜏貭顟B(tài)下隨著溫度的降低，填料彈性逐漸消失，防漏性能隨之下降，由于介質滲漏造成填料與閥桿處結冰，影響閥桿正常操作，同時也會因閥桿上下移動而將填料劃傷，引起嚴重泄漏。所以低溫閥門必須采用長頸閥蓋結構形式。此外，長頸結構還便于纏繞保冷材料，防止冷能損失。
由于低溫管道一般有著較厚的保冷層厚度，長頸閥蓋便于保冷施工，并使填料壓蓋處于保冷層外，有利于需要時隨時緊固壓蓋螺栓或添加填料而無需損壞保冷層。在進行長度選用時除了要滿足BS、MSS SP等標準和設計單位的特殊要求外，還需考慮設計保冷層厚度是否大于該長度，如是則應加長以和保冷厚度匹配。
