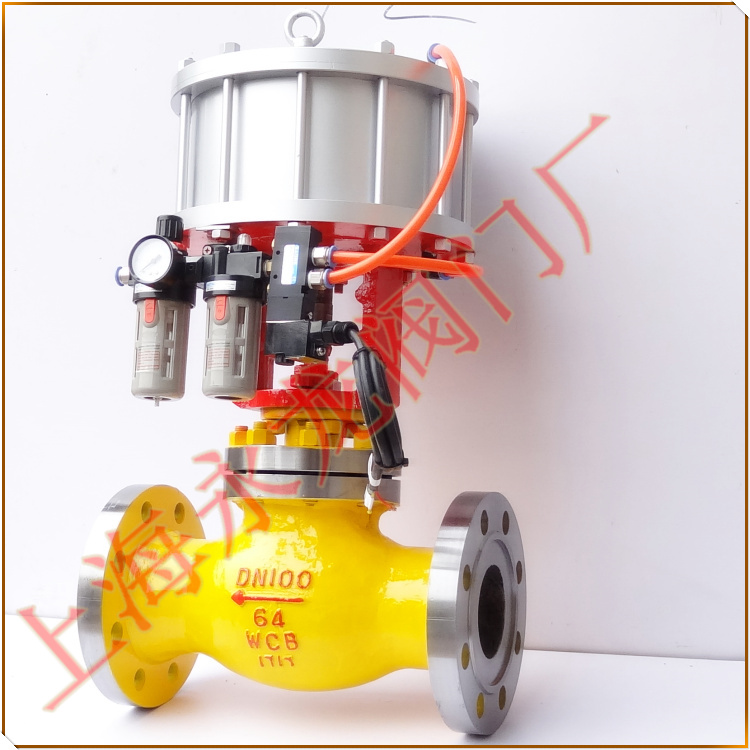

高壓切斷閥
簡稱：緊急切斷閥 氣動緊急切斷閥 氣動截止閥 氣動切斷閥
型號：QDQ641F-64C
高壓切斷閥簡介：
高壓切斷閥結構形式類似于截止閥故在一些場合也常常作為氣動截止閥來使用，主要應用于油品、液化石油氣、液氨等氣、液相介質的儲罐站管路和化工管道上，進行作業時利用空氣壓縮機或者儲氣罐開啟/關閉主閥，在緊急情況時作業人員可通過遠距離控制閥門的開關動作，關閉出入口保證安全。
氣動切斷閥工作原理：
可根據工況設定緊急切斷閥常開狀態或者常閉狀態
單線圈控制方式：
1，常開狀態：平常切斷閥為開啟狀態，電磁閥處在沒有電源狀態，在需要關閉時，給電磁閥通電，氣源壓力進入氣缸的上腔推動活塞下降，閥門關閉（由單一線圈控制的切斷閥需在閥門通氣關閉后，關閉旁邊的手動閥門，防止斷電/停電或線圈損壞閥門通氣打開）。在電磁閥線圈斷電，氣源壓力通過線圈轉換進入氣缸下腔推動活塞上升切斷閥開啟。
2，常閉狀態：平常切斷閥為關閉狀態，電磁閥處在沒有電源狀態，在需要開啟時，給電磁閥通電，氣源壓力進入氣缸的下腔推動活塞上升，閥門開啟。給線圈斷電，在電磁閥轉換氣源壓力進入氣缸的上腔推動活塞下降，切斷閥關閉。
雙線圈控制方式：
一個控制開動作（通電通氣開，線圈可以斷電，閥門保持開狀態）。
一個控制關動作（通電通氣關，線圈可以斷電，閥門保持關狀態）。
設計規范：
設計規范 | GB/T 12235 |
結構長度 | GB/T 12221 |
連接法蘭 | JB/T 79 |
試驗檢驗 | GB/T 9092 |
產品標示 | GB/T 12220 |
供貨規范 | JB/T 7928 |
PN64壓力緊急切斷閥外形尺寸和連接尺寸：單位：mm
| 公稱通徑 DN | PN6.4MPa | ||||||||
| L/閥門長度 | D/法蘭外徑 | D1/中心孔距 | D2/法蘭接觸面 | D6/凹面尺寸 | b/法蘭厚度 | z-∅d/螺栓孔 | H/中心距 | Do/手輪外徑 | |
| 15 | 170 | 105 | 75 | 55 | 41 | 18 | 4-∅14 | 195 | 140 |
| 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-∅18 | 228 | 160 |
| 25 | 210 | 135 | 100 | 78 | 58 | 22 | 4-∅18 | 275 | 180 |
| 32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-∅23 | 325 | 200 |
| 40 | 260 | 165 | 125 | 95 | 76 | 24 | 4-∅23 | 360 | 240 |
| 50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-∅23 | 410 | 280 |
| 65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-∅23 | 450 | 320 |
| 80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-∅23 | 485 | 360 |
| 100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-∅25 | 537 | 400 |
| 125 | 500 | 295 | 240 | 202 | 176 | 36 | 8-∅30 | 631 | 400 |
| 150 | 550 | 340 | 280 | 240 | 204 | 38 | 8-∅34 | 646 | 450 |
| 200 | 650 | 405 | 345 | 300 | 260 | 44 | 12-∅34 | 813 | 500 |
根據持續工作時間長短來選擇：常閉、常開、或可持續通電
當緊急切斷閥需要長時間開啟，并且持續的時間多于關閉的時間應選用常開型
要是開啟的時間短或開和關的時間不多時，則選常閉型；
但是有些用于安全保護的工況，則不能選常開型。
電氣選擇：電壓規格應盡量優先選用AC220V、DC24V較為方便。
常開式切斷閥建議采用雙線圈控制方式
PN25壓力連接尺寸參照：氣動切斷閥欄目
