氣動調節閥工作原理
時間：2019-07-15 21:51:38 來源：永龍閥門 閱讀：0次

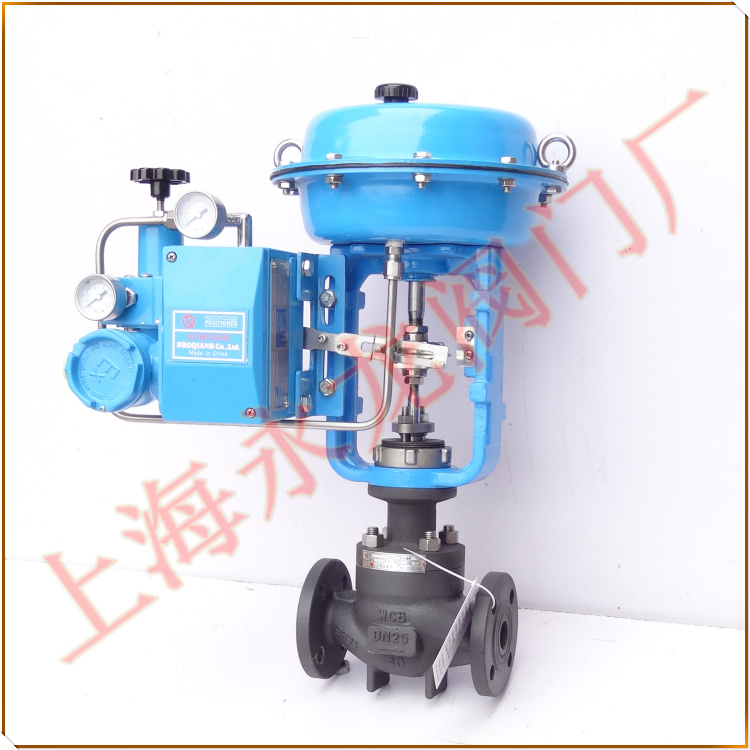

氣動調節閥工作原理
氣動調節閥采用平衡套筒設計，不平衡力小，允許壓差大，閥芯導向面積大，可改善由渦流和沖擊引起的振蕩，并減小損壞，用于控制各種過程流體、氣體和蒸汽。其設計符合EN 和ASME標準的要求。閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC60534-2標準。
氣動調節閥采用平衡套筒設計，不平衡力小，允許壓差大，閥芯導向面積大，可改善由渦流和沖擊引起的振蕩，并減小損壞，用于控制各種過程流體、氣體和蒸汽。其設計符合EN 和ASME標準的要求。閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC60534-2標準。
氣動調節閥工作原理：
1、氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
2、氣動調節閥動作分氣開型和氣關型兩種。氣開型(Air to Ope）是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上限時，閥門處于全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。
3、故有時氣開型閥門又稱故障關閉型(Fail to Close FC)。氣關型(Air toClose)動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作;空氣壓力減小或沒有時，閥門向開啟方向或全開為止。故有時又稱為故障開啟型(Failto Open FO)。氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。
圖文編輯：上海氨用截止閥廠家-永龍閥門-Shanghai Yong Long Valve Factory
