H42N-25C液化氣止回閥工作原理

H42N-25C液化氣止回閥工作原理

   液化氣止回閥屬于立式止回閥，也稱：液化氣單向閥，液化氣逆止閥 液化氣背壓閥。垂直安裝，介質從下方往上方流動，通過管道中進口端介質的壓力作用，壓縮彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。液化氣單向閥由于采用彈簧支撐閥芯，故采用立式安裝。液化氣逆止閥廣泛應用于石油、化工、燃?xì)狻⑷紵仩t行業等弱腐蝕可燃性介質工況的管路上。

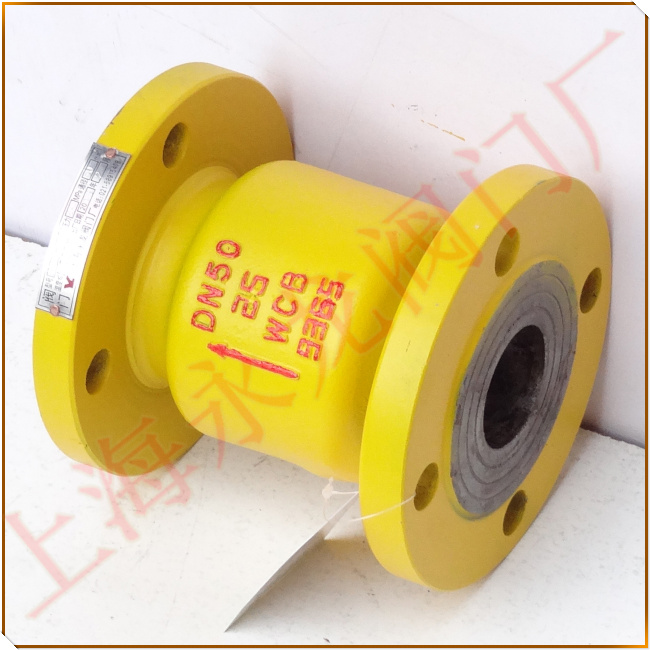

液化氣立式止回閥圖片-上海永龍閥門廠

液化氣止回閥產品規范：

1，設計規范：GB/T12236 GB/T12235

2，結構長度：GB 12221-89

3，法蘭標準：JB79-59

4，試驗與檢驗：JB/T 9092

H42N-25C液化氣止回閥工作原理：

   閥瓣上部和閥蓋下部設定導向套管，平衡閥瓣固定在中心線，閥瓣通過導向管內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。在低壓力管線，液化氣立式止回閥安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。

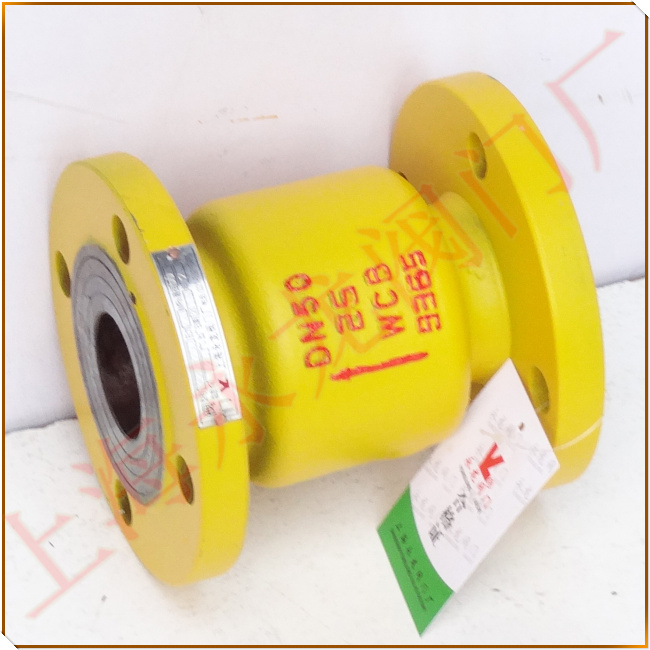

液化氣立式單向閥圖片-上海永龍閥門廠

   安裝液化氣立式止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。
