信號球閥圖片_信號球閥工作原理
時間：2020-05-23 00:24:28 來源：永龍閥門 閱讀：0次

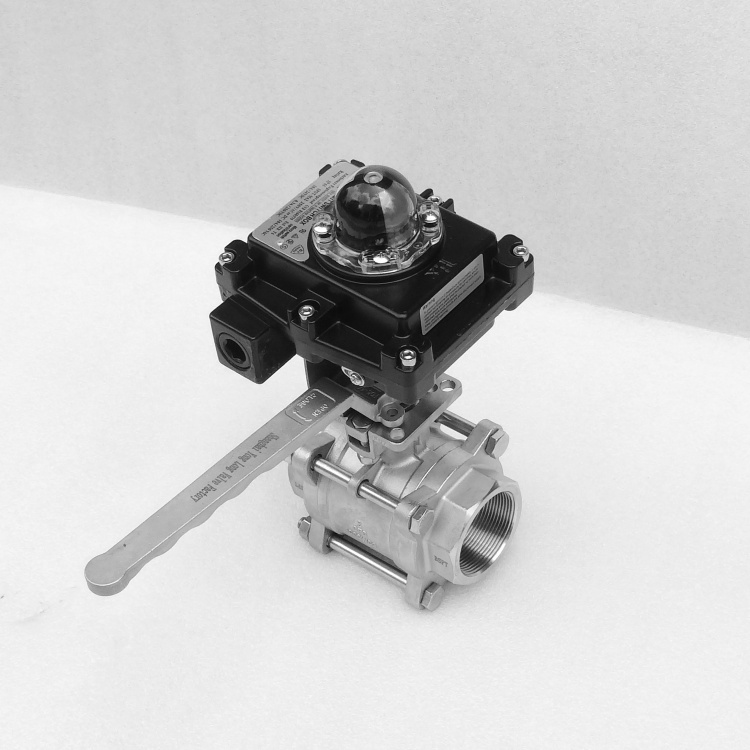

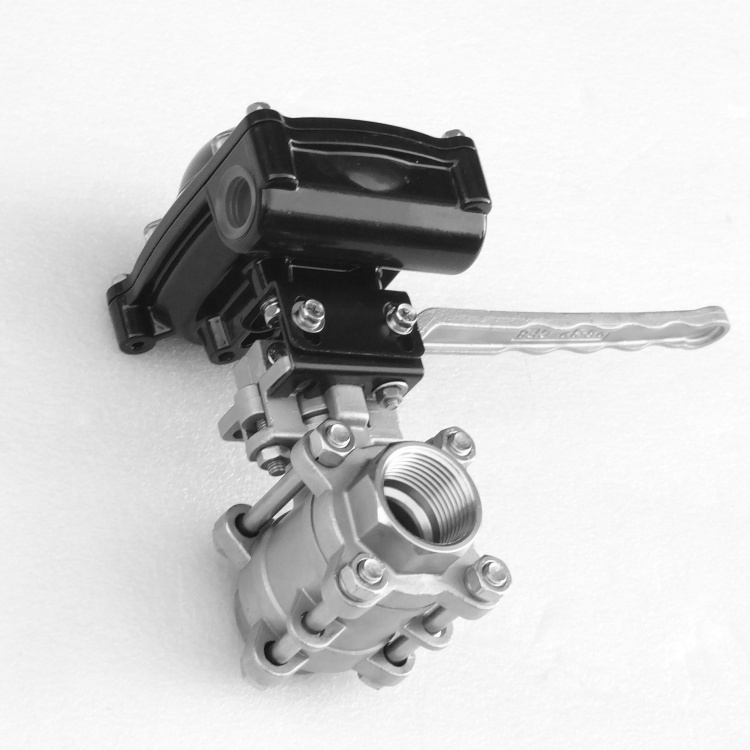

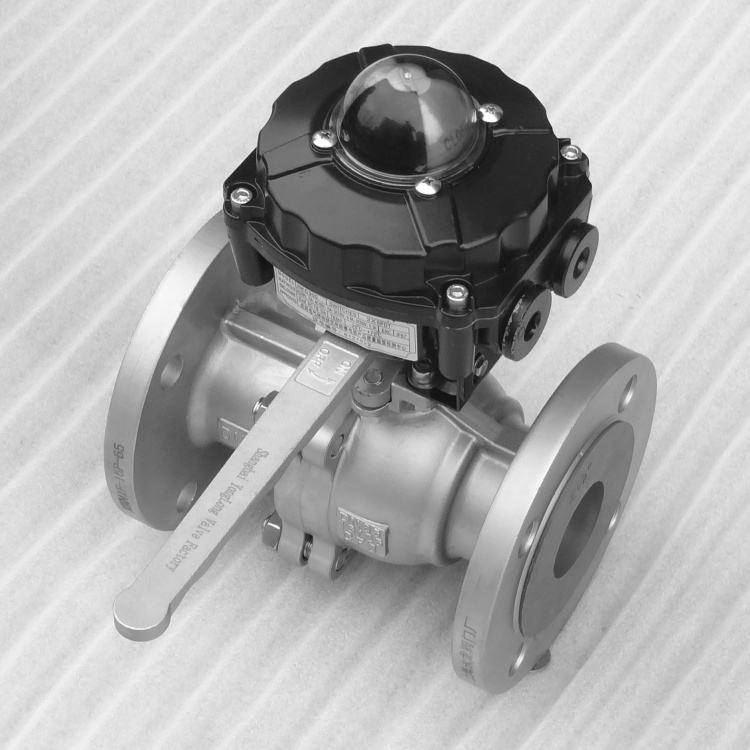

信號球閥圖片 Image signal ball valve_信號球閥工作原理 Ball valve working principle of the signal
信號球閥配套的回訊器有接近開關型和機械開關型，是一種用于閥門遠程控制的信號裝置，通過閥門的開關來顯示閥門的工作狀態，有機械觸點和接近開關兩種可選，其廣泛應用于石油、化工、制藥、食品、電力、煤炭、環保、輕紡、冶金、造紙等行業中。
信號球閥工作原理：
信號球閥 Signal ball valve也稱帶限位開關球閥 Ball valves with limit switch，帶行程開關球閥 Ball valves with travel switch，帶信號反饋球閥 Ball valves with signal feedback，帶回訊器球閥 Back to dispatch of ball valve，是把信號反饋 Signal feedback裝置采用支架安裝在手動球閥 Manual ball valves的閥桿上面，通過閥桿90°轉動帶動回訊器 - back to the device反饋閥門的開關狀態。
信號球閥的限位開關：堅固漂亮的設計，壓鑄鋁合金殼體，粉末圖層，開關位置可由指示器清除辨識，快速裝置凸輪，可調節凸輪通過花鍵和彈簧安裝 開關凸輪的位置不用工具即可進行快速調整，雙線接口（彈簧式螺栓）、防脫螺栓、拆裝時螺栓附在上蓋上不會脫落。開關位置可由指示器清除辨識，雙線借口：雙1/2NPT管接口（標準）/M20,PG13.5,PF1/2”,PT1/2”，接線端子：8點（0.08-2.5mm²），不銹鋼主軸連接部分及安裝均符號NAMUR標準
防爆型信號球閥的行程開關殼體為硬質鋁合金結構，緊湊的設計能保證限位開關在惡劣的條件下能正常工作，是傳送閥門的位置訊號到現場的遙控操作站的裝置，有現場可視位置指示器；可快速調整位置凸輪；可調式凸輪通過彈簧安裝在中心軸上，只要開關凸輪脫離凸輪蕊；便可旋轉調整至所需位置；防脫式外殼螺釘和兩個電纜PT3/4”管接口；內部行程開關預先連接接線終端，共有8個接線端子，并可用于電磁閥的連接。
更多詳細產品資料請查看上海永龍閥門廠（Shanghai Yong Long Valve Factory）產品展示球閥（Ball valve）欄目系列信號球閥
更多詳細產品資料請查看上海永龍閥門廠（Shanghai Yong Long Valve Factory）產品展示球閥（Ball valve）欄目系列信號球閥
