氣動/電動V型球閥的結構設計
時間：2019-07-12 00:46:52 來源：永龍閥門 閱讀：0次
氣動/電動V型球閥的結構設計
V型球閥是在它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對纖維及顆粒介質具有強有力的切斷力，在回轉過程中可改變流道截流面積，形成對介質的精確調節流量大小，其密封性能與球閥相同，使它同時具備調節和開關兩種功能，與氣動執行器組裝成氣動V型球閥，與電動執行器配套組裝成V型電動球閥。廣泛使用于工業過程自控系統中，特別是針對于油品、紙漿、糖液、固態顆粒、纖維以及渾濁液體介質的管道上。用來作為介質的接通以及切斷和調節。

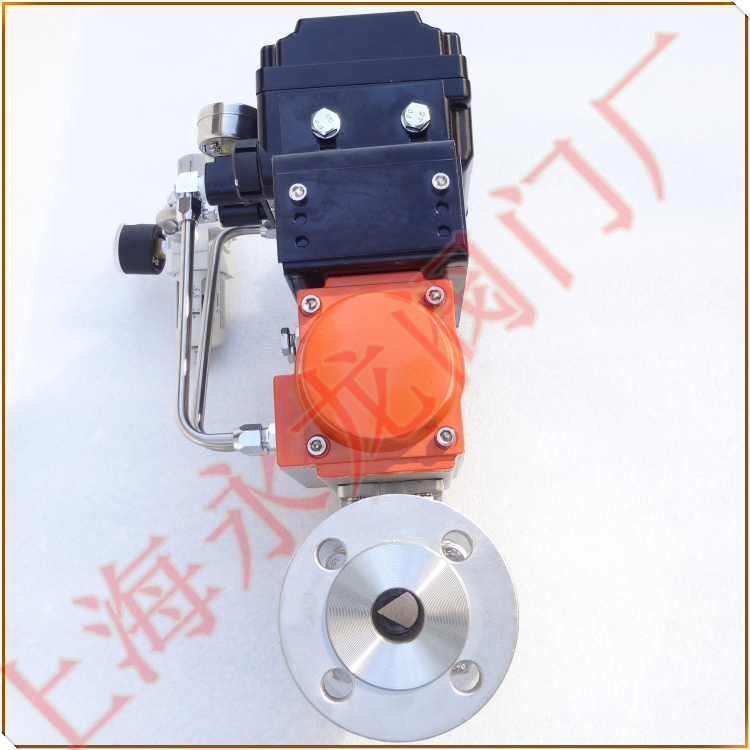

氣動V型球閥
V型球閥特點：
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。

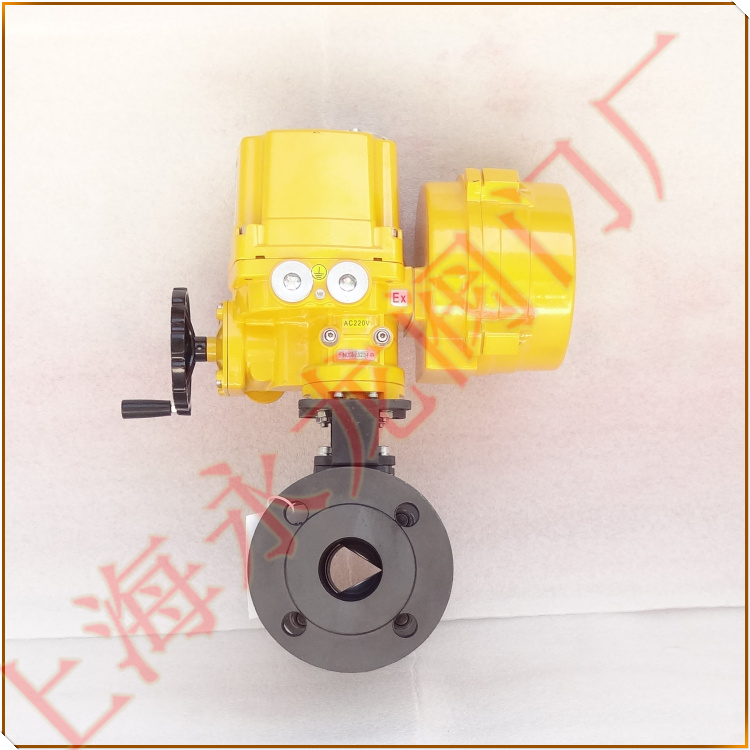

電動V型球閥
氣動/電動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的90°旋轉球閥，它將球閥和蝶閥的較佳控制特性結合成一體,既可用作為控制調節閥，又可作為關斷切斷閥。應用的行業包括：能源、石化、冶金、化工、采礦、造紙、環保、生化、制藥、石油、電力、印染、輕工、食品、煙草、制糖、飲料等各個領域。
