儀表數據表-氣動開關閥
時間：2020-06-27 11:26:31 來源：永龍閥門 閱讀：0次
儀表數據表 INSTRUMENT DATA SHEET-氣動開關閥 PNEUMATIC SHUTOFF VALVE

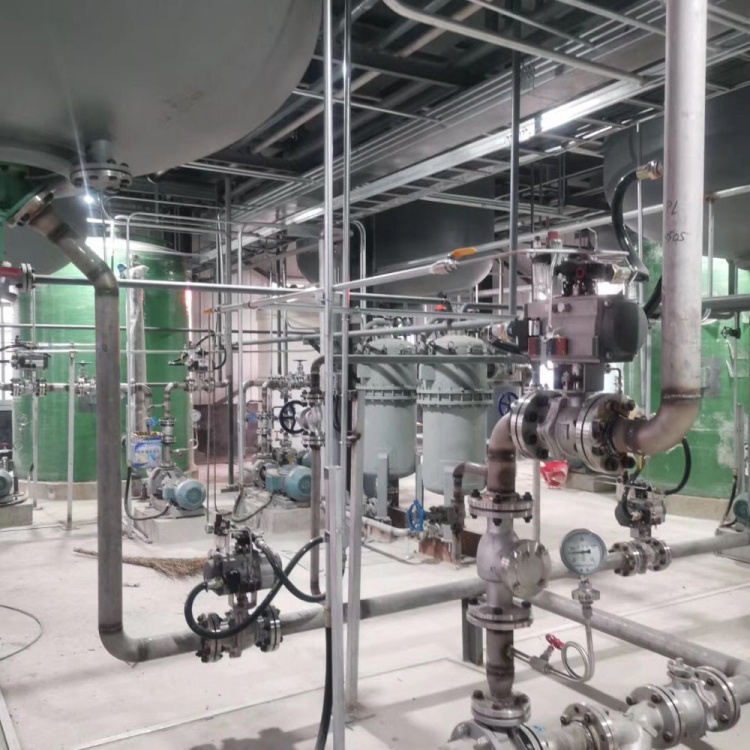

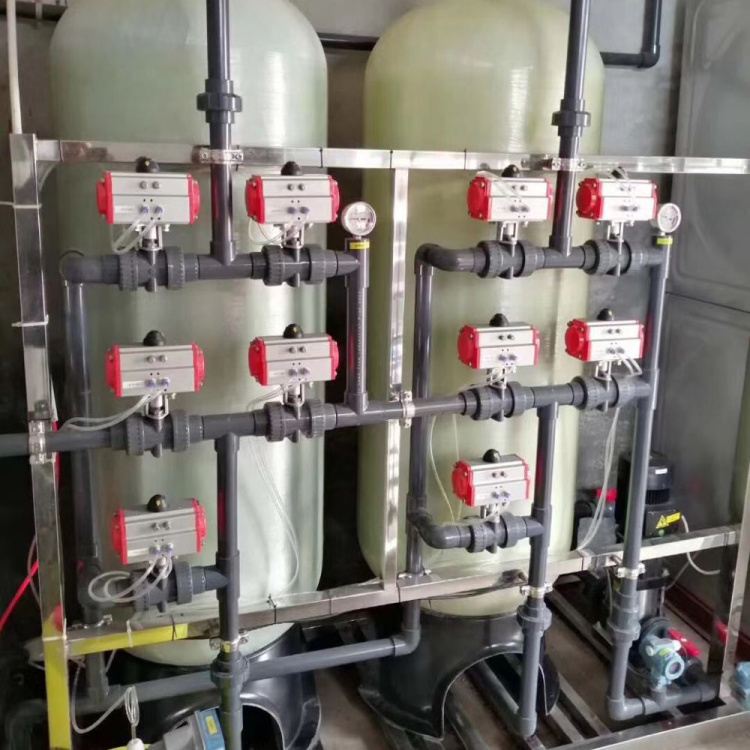

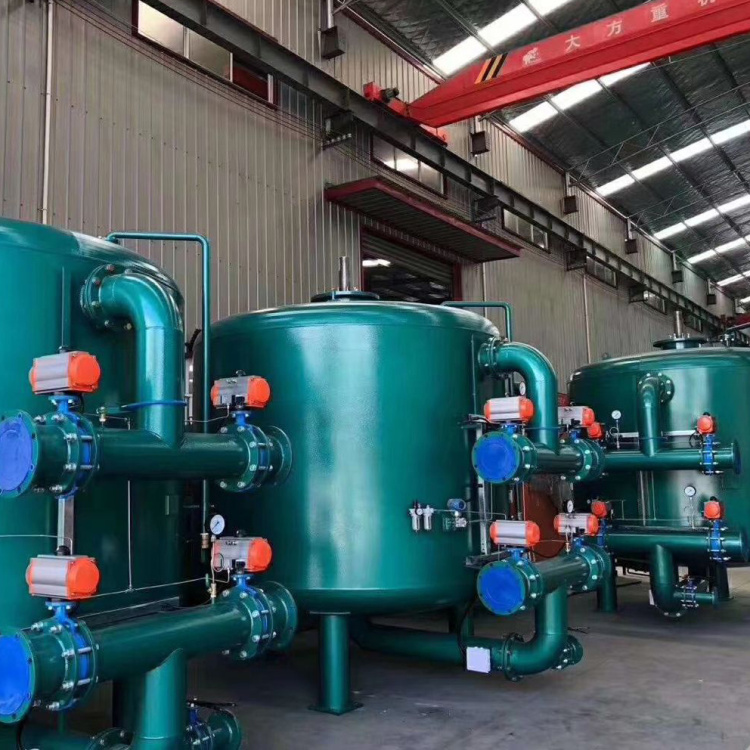

氣動開關閥 The rotary valve指以壓縮空氣/氮?dú)鉃閯?dòng)力源，通過電磁閥 Solenoid valve換向驅動氣動執行器 Pneumatic actuators，氣動執行器帶動閥門，實現閥門的開關。氣動開關閥由閥門+氣動執行器+電磁閥+行程開關+氣源處理三聯件+手動操作機構+消聲器+接頭+氣管構成，配套的附件可根據現場實際應用要求選配。
儀表數據表-氣動開關閥包含：氣動球閥 Pneumatic ball valve，氣動截止閥 Pneumatic stop valve，氣動閘閥 Pneumatic valve，氣動節流閥 Pneumatic throttle valve，氣動切斷閥 Pneumatic shut-off valve，氣動蝶閥 Pneumatic butterfly valve，氣動角座閥 Pneumatic Angle seat valve，氣動二位切斷閥 Pneumatic two-position shut-off valve，氣動緊急切斷閥 Pneumatic emergency shut-off valve，涵蓋以氣源壓力驅動開關/切斷的氣動閥門 Pneumatic valve。
氣動開關閥 Pneumatic switch valve標配部分零部件的功能及用途：
1，氣動執行器：分為雙作用型和單作用型。雙作用氣動執行器:對閥門開啟和關閉的兩位式控制。單作用氣動執行器(彈簧復位型):在氣路切斷或故障,閥門自動開啟或關閉。
2，閥門：流體輸送系統中的控制部件，如：閘閥 Gate valves，截止閥 Globe valve，蝶閥 Butterfly valve，切斷閥 Cut-off valve，球閥 Ball valve等。
3，電磁閥:分為單電控電磁閥和雙電控電磁閥。單電控電磁閥:通電時閥門打開或關閉,斷電時閥門關閉或打開。雙電控電磁閥：一個線圈得電時閥門打開,另一個線圈得電時閥門關閉。根據流體介質的要求搭配防爆型或防爆本安型。
4，限位開關（行程開關/位置反饋）:遠距離傳送閥門的開關位置的信號。有機械式、接近式、感應式。
5，氣源處理三聯件:包括空氣減壓閥、過濾器、油霧器,對氣源,穩壓、清潔,運動部件潤滑作用。
6，手動操作機構:在自動控制不正常情況下手動操作開關動作。
7，氣源接頭：軟管接頭，不銹鋼管接頭。
8，氣管材質：塑料軟管，紫銅管，不銹鋼管。
氣動開關閥含義：采用氣源壓力實現開啟與關閉，不能做調節流量及減壓的閥門。適用在管道流體介質全開，全關的場合及罐車裝卸、油庫、加氣站、定量裝車系統，遠程自動化切斷控制系統。
