長軸低溫截止閥應用案例
時間：2020-07-04 00:51:04 來源：永龍閥門 閱讀：0次

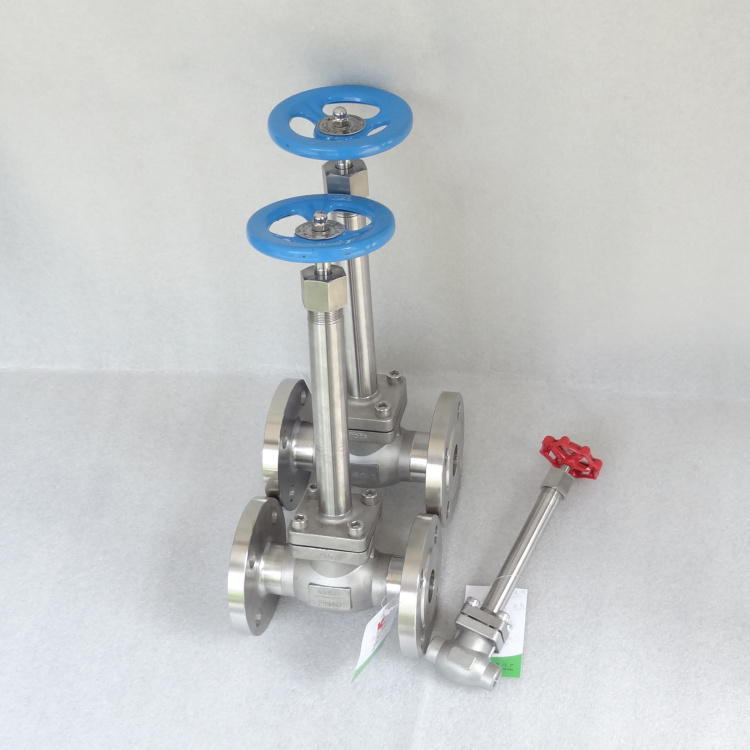

低溫截止閥 Cryogenic globe valve-低溫長軸截止閥液氬球罐應用案例Low temperature long shaft globe valve liquid argon spherical tank application case
低溫截止閥Low temperature cut-off valve有多個名稱叫法：短徑低溫截止閥，短軸低溫截止閥，短桿低溫截止閥，長軸低溫截止閥，長徑低溫截止閥，長桿低溫截止閥，承插焊低溫截止閥，法蘭式低溫截止閥，為了減小介質溫度影響填料密封函的密封性能，閥蓋設計為長頸結構，能隔離低溫介質對填料的影響，防止閥蓋密封件的性能降低，使閥門啟閉靈活。主要用于乙烯、丙烯、丙烷、乙烷、乙炔、甲烷、液氮、液氧、液氫、液氬、液氨、液態二氧化碳、液化天然氣、液化石油氣等特殊介質的工業管道閥門，適用于石油、化工、液化天然氣和液化石油運輸、儲存等行業。
低溫長軸截止閥技術參數：
公稱壓力: 4.0Mpa
設計溫度: -196℃～+80℃
適用介質: LNG、LO2、LN2、LAr、CO2、Argon、NH3
連接方式: 承插焊
低溫長徑截止閥零部件材料:
閥體、閥蓋: CF8
閥瓣、閥桿: S30408
閥瓣密封件：PCTFE

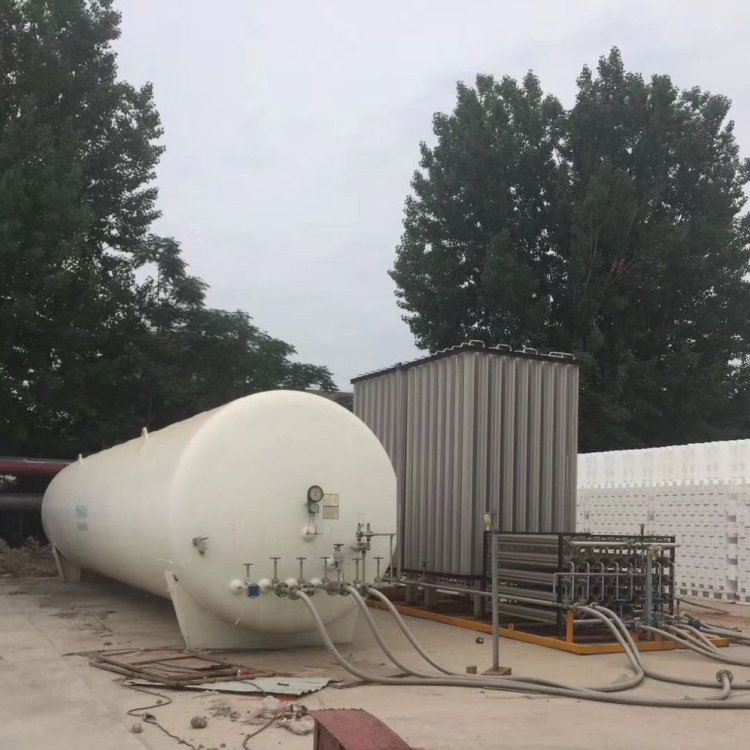

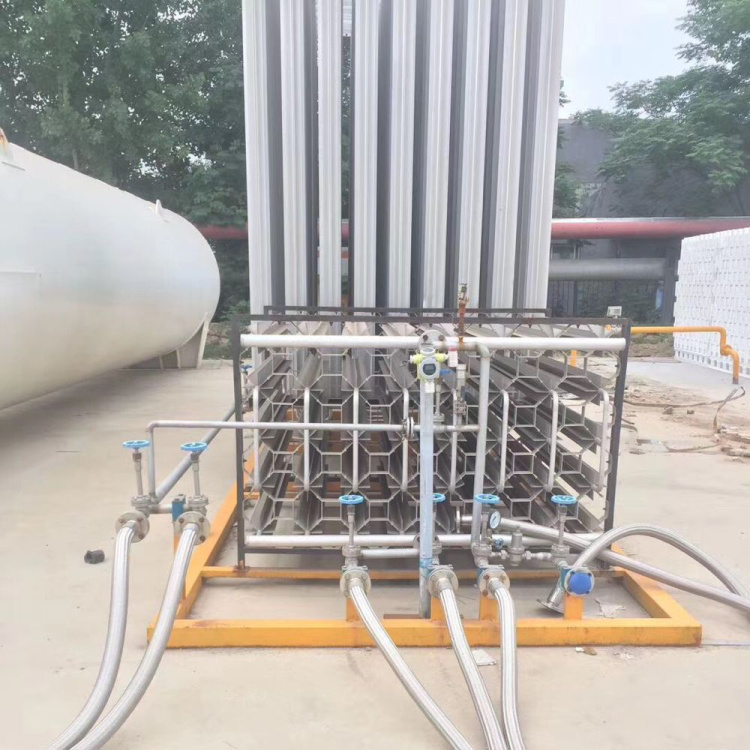

低溫長軸截止閥 The low temperature long axis cut-off valve是低溫液體存儲及輸送的低溫開關閥之一，隨著LNG產業的快速發展，長軸低溫截止閥 Long axis cut-off valve in low temperature在LNG接收站、加氣站、液氬球罐及城市液化天然氣管網中得到了較為廣泛的應用。
低溫長桿截止閥執行標準：
設計與制造：JB/T7749-95
結構長度：GB/T12221-89
連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
檢驗與試驗：JB/T7749-95
長桿低溫截止閥 Long pole globe valve at low temperature由閥體、閥瓣、閥桿、閥蓋、手輪、密封件和緊固件組成，流道方向采用高進低出，可適用壓力≤4.0MPa,溫度-198℃～+80℃的液體/氣體介質，用于低溫儲罐的連接管道出液端口和進液端口，通過手輪轉動旋轉閥桿和閥芯沿流體的中心線作直線運動來完成開關作業的手動低溫閥門 Cryogenic valves。
