波紋管氨用截止閥緊固法蘭螺栓規范
時間：2020-09-24 21:17:08 來源：永龍閥門 閱讀：0次

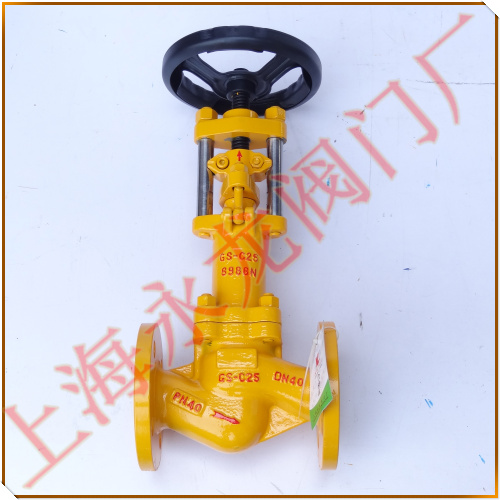

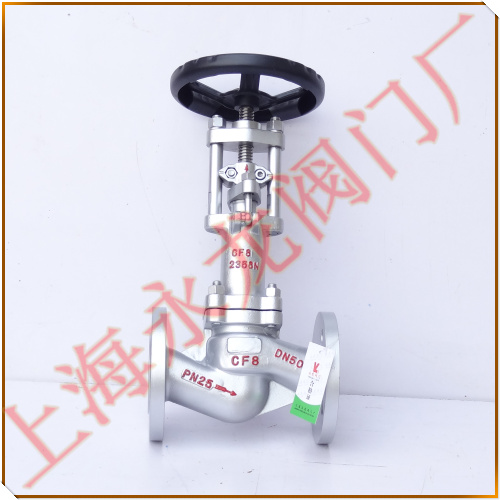

波紋管氨用截止閥緊固法蘭螺栓規范
Corrugated pipe for ammonia cut-off valve flange bolt fastening specification
緊固氨用截止閥法蘭螺栓規范
一，密封墊片：可選擇PTFE聚四氟乙烯墊片或金屬石墨墊片，安裝時 , 確保墊片是新的且干凈干燥的，并檢查墊片是否有缺陷和毀壞；舊墊片不能重復利用；在安裝前 , 確認使用的墊片尺寸及等級與法蘭的標識一致。
二，管道法蘭：低壓力開選擇突面法蘭，高于≥PN2.5MPa應選擇凸面法蘭，波紋管氨用截止閥則是凹面法蘭。安裝前檢查法蘭面是否有損壞 , 如劃痕，刻痕，泥，腐蝕和毛刺，徑向穿過法蘭密封面水紋線的凹痕、劃痕深度超過 0.2mm ，且覆蓋面超過墊片密封面寬度一半時，法蘭必須重換或者密封面重新加工修復；法蘭背面螺母支撐面位置應是平行和光滑的；檢查法蘭是否對中，檢查方法按 SH3501-2011 中 6.2 管道安裝要求。
三，低于PN2.5MPa壓力以下的氨用波紋管截止閥,螺栓可選擇4.8級或8.8級，高于PN2.5MPa壓力以上，盡量采用8.8級或高于8.8級，用 4 個螺栓為墊片進行定位，確保纏繞墊片中心在突緣邊沿以內，用手緊固定位螺栓，接著插入其它螺柱螺栓并手緊使其載荷平衡，確保螺母兩端每端至少露出 2 個螺紋在外。根據現場設備及法蘭，按緊固一圈為一次計算，合理制定緊固次數（至少 3 次）和每次緊固的捶擊載荷（力度），緊固捶擊載荷（力度）按從小到大依次緊固（如 50% ， 80% ， 100% 遞增），不可加載載荷過快過大，防止墊片密封失效。最后按 100% 錘擊載荷（力度）將所有螺栓按順時針或逆時針方向依次緊固一遍。
