GB/T 32808-2016閘閥型號編制方法標準

時間:2019-12-24 14:19:32      來源:永龍閥門      閱讀:0
GB/T 32808-2016閘閥型號編制方法標準
一,閘閥型號編制方法標準:
閘閥型號編制方法采用推薦性國家標準《GB/T 32808-2016 閥門 型號編制方法》,類型包括:截止閥,節流閥,蝶閥,球閥,止回閥,排氣閥,安全閥,疏水閥,減壓閥。
二,閘閥型號編制方法:

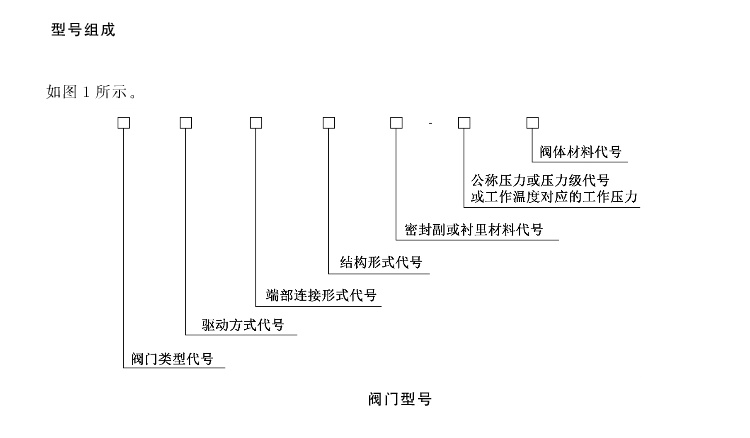

閘閥型號由 7 個單元組成,分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。其型號表示方法如下:
Ⅰ(1單元)Ⅱ(2單元)Ⅲ(3單元)Ⅳ(4單元)Ⅴ(5單元) — Ⅵ(6單元)Ⅶ(7單元)
閘閥型號編制方法標準
Ⅰ(1單元):閥門類型代號
Ⅱ(2單元):驅動方式代號
Ⅲ(3單元):連接形式代號
Ⅳ(4單元):結構型式代號
Ⅴ(5單元):閥座密封面材料或襯里材料代號
Ⅵ(6單元):公稱壓力代號或工作溫度下的工作壓力代號
Ⅶ(7單元):閥體材料代號
三,閘閥型號代號表示方法:
1,閥門類型代號:閘閥代號用 Z 來表示
2,閘閥驅動方式代號
驅動方式 代號   驅動方式 代號
電磁動 0   錐齒輪 5
電磁-液動 1   氣動 6
電-液動 2   液動 7
蝸桿 3   氣-液動 8
正齒輪 4   電動 9
注:
①,代號1、代號2、代號8是用在閘閥啟閉時,需有兩種動力源同時對閘閥進行操作
②,手輪直接連接閥桿操作結構型式的閘閥,本代號省略,不表示。
③,對于氣動或液動機構操作的閘閥:常開式用 6K、7K 表示;常閉式用 6B、7B 表示。
④防爆電動裝置的閘閥用9B表示。
3,閘閥連接端連接形式代號:
連接形式 代號   連接形式 代號
內螺紋 1   對夾 7
外螺紋 2   卡箍 8
法蘭式 4   卡套 9
焊接式 6
4,閘閥結構型式代號:
結構型式 代號
明桿 楔式閘板 彈性閘板 0
    剛性閘板 單閘板 1
      雙閘板 2
  平行式閘板   單閘板 3
      雙閘板 4
暗桿 楔式閘板   單閘板 5
      雙閘板 6
  平行式閘板   單閘板 7
      雙閘板 8
5,閘閥密封面或襯里材料代號:
密封面材料 代號   密封面材料 代號
巴氏合金 B   尼龍塑料 N
搪瓷 C   滲硼鋼 P
滲氮鋼 D   襯鉛 Q
氟塑料 F   奧氏體不銹鋼 R
陶瓷 G   塑料 S
Cr13 系不銹鋼 H   銅合金 T
襯膠 J   橡膠 X
蒙乃爾合金 M   硬質合金 Y
注:
①,當閘閥密封副的密封面材料不同時,以硬度低的材料表示。
②,閘閥密封副材料為閥門本體材料時,閥座密封面材料代號用“W”表示。
6,閘閥閥體材料代號:
閥體材料 代號 閥體材料 代號
碳鋼 C 球墨鑄鐵 Q
Cr13 系不銹鋼 H 0Cr17Ni12Mo2 不銹鋼 R
1Cr5Mo 鉻鉬鋼 I 00Cr17Ni14Mo2 不銹鋼 RL
塑料 S 可鍛鑄鐵 K
銅及銅合金 T 鋁合金 L
鈦及鈦合金 Ti 0Cr18Ni9 不銹鋼 P
鉻鉬釩鋼 V 00Cr19Ni10 不銹鋼 PL
灰鑄鐵 Z
注:
①,PN≤16 的灰鑄鐵閥體和 PN≥25 的碳素鋼閥體材料在型號編制中可省略。
②,CF3、CF8、CF3M、CF8M 等材料牌號可直接標注在閥體上。
四,閘閥型號編制說明示例
①,Z41H-16C:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為 Cr13 系不銹鋼,公稱壓力 PN16(工作壓力 1.6 MPa)、閥體材料為碳鋼的閘閥:Z41H 型 PN16 鋼制楔式閘閥
②,Z6s41Y-25:氣動帶手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為硬質合金,公稱壓力為 PN25(工作壓力 2.5 MPa)、閥體材料為碳鋼的閘閥:Z6s41Y 型 PN25 氣動帶手動楔式閘閥
③,Z540Y-40I:錐齒輪驅動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為硬質合金,公稱壓力為 PN40(工作壓力 4.0 MPa)、閥體材料為 1Cr5Mo 鉻鉬鋼的閘閥:Z540Y 型 PN40 鋼制錐齒輪傳動楔式閘閥
④,Z944W-16Q:電動、法蘭連接、明桿平行式剛性雙閘板,閥座密封面材料為球墨鑄鐵,公稱壓力 PN16(工作壓力 1.6 MPa)、閥體材料為球墨鑄鐵的閘閥:Z944W 型 PN16 鐵制電動平行式雙閘板閘閥
⑤,Z60Y-320:手動、對接焊連接、明桿楔式彈性閘板,閥座密封面材料為硬質合金,公稱壓力為 PN320(工作壓力 32.0 MPa)、閥體材料為碳鋼的閘閥:Z60Y-320 型電站用高溫高壓對焊連接楔式閘閥
注:對于連接形式為“法蘭”,結構型式為“明桿”、“彈性”、“剛性”和“單閘板”在命名中均予省略。
