倒吊桶式疏水閥工作運轉流程圖
時間：2021-06-29 13:43:40 來源：永龍閥門 閱讀：0次
倒吊桶式疏水閥工作運轉流程圖
倒吊桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。

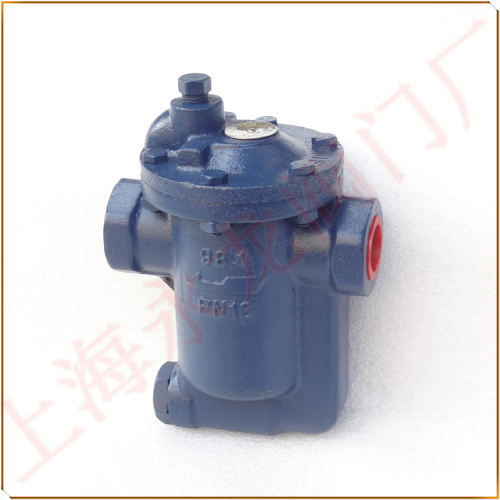

CS45H-16C倒吊桶式疏水閥圖片
一，倒吊桶式疏水閥工作原理:
1,裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。
2,當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。
3,倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉.倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
倒吊桶式蒸汽疏水閥是機械型蒸汽疏水閥中堅固的疏水閥之一，它的優點是：不怕水擊，能連續排不冷凝氣體，抗污性能好；背壓≥90%，所有內件都是不銹鋼制造，耐磨損、抗腐蝕；球形閥心和閥座是線接觸，密封性能好，使用壽命長；間斷排水和連續排水，能排接近飽和溫度冷凝水，使加熱設備達到理想工作效率。倒吊桶式蒸汽疏水閥的閥座處于水密封的保護下，工作時無活蒸汽泄漏，節能效果好。

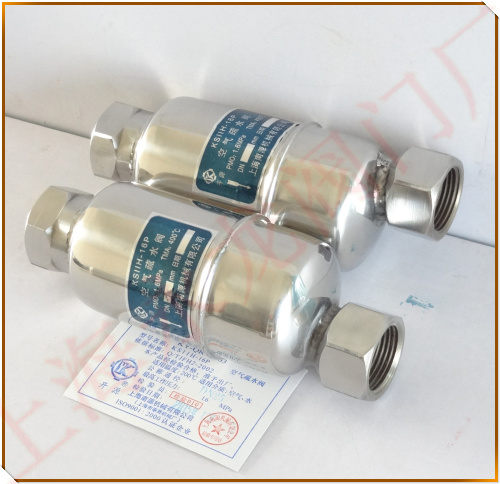

KS11H-16P空氣疏水閥圖片_上海永龍閥門廠
二，倒吊桶式疏水閥主要特點：
1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2、汽水分離可靠，閥內始終處于水封狀態，有效阻止蒸汽泄露。
3、敞口型的浮子抗水擊，設有排水孔，防止氣鎖或氣堵現象。
4、用于蒸汽主管、分氣缸、熱交換器、硫化機、干燥機、空調機、醫院用汽設備等。

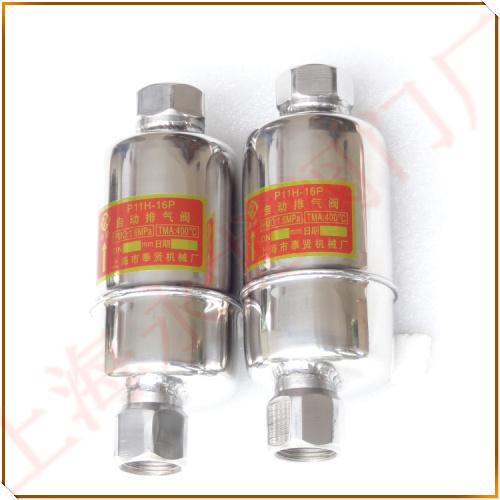

P11H-16P自動排氣閥圖片_上海永龍閥門廠

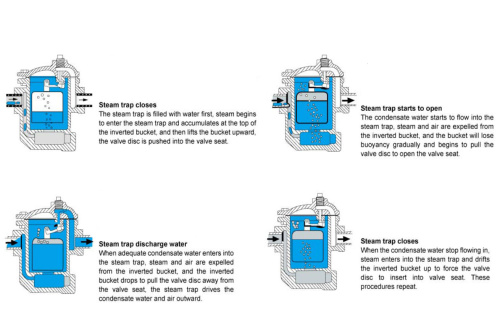

三，倒吊桶式疏水閥工作運轉流程圖（摘自：北京疏水閥門廠）：
1，疏水閥關閉：
疏水閥初始充水后，蒸汽開始進入疏水閥并在倒吊桶頂部積聚，把倒吊桶浮起，將閥瓣推入閥座。
2，疏水閥開始打開：
冷凝水開始流入疏水閥，蒸汽與空氣被擠出倒吊桶，使倒吊桶漸失浮力，開始拉動閥瓣拉開閥座。
3，疏水閥排水：
當足夠的冷凝水進入疏水閥，倒吊桶落下，將閥瓣拉離閥座，疏水閥向外推出冷凝水和空氣。
4，疏水閥關閉：
在冷凝水停止流入后，蒸汽進入疏水閥浮起倒吊桶，迫使閥瓣插入閥座，循環重復。
倒吊桶式疏水閥工作運轉流程圖
CS45H-16C倒吊桶式疏水閥適用于石油、化工、印刷、造紙、制藥等工業蒸汽加熱設備和蒸汽管網的阻汽排水。

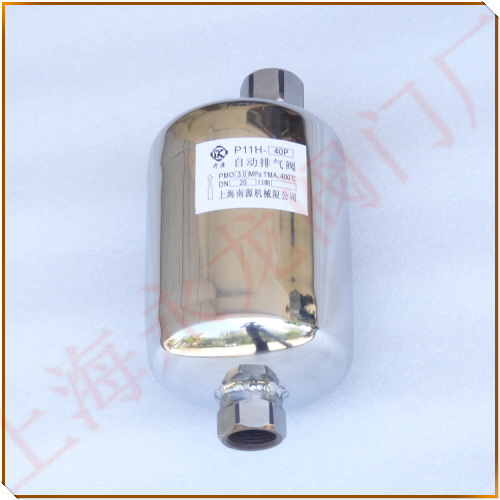

P11H-40P自動排氣閥圖片_上海永龍閥門廠
