氣動緊急切斷閥控制形式
時間：2019-10-30 23:01:02 來源：永龍閥門 閱讀：0次
氣動緊急切斷閥控制形式

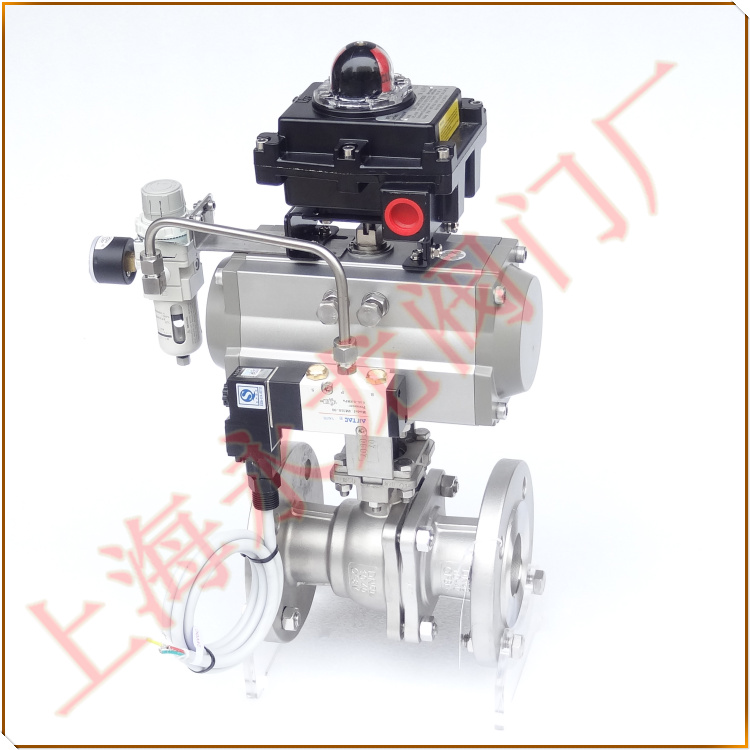

氣動緊急切斷閥是借助壓縮空氣驅動的閥門，利用壓縮空氣推動執行器內多組彈簧組合氣動活塞運動,傳力給橫梁和內曲線軌道的特性,帶動空芯主軸作旋轉運動，壓縮空氣氣盤輸至各缸，改變進出氣位置以改變主軸旋轉方向，根據負載（切斷閥）所需旋轉扭矩的要求，可調整氣缸組合數目，帶動負載（切斷閥）工作，也就是說氣動緊急切斷閥（氣動球閥）在工作狀態下只有全開或全關兩種形式。
氣動執行機構分直動式氣動薄膜執行機構和角行程彈簧執行機構，工作原理大致一樣，如氣動薄膜執行機構，將0.4MPa氣源壓力輸入薄膜氣室中，在薄膜上產生一個向下的推力，驅動閥桿部件向下移動，緊急切斷閥打開，與此同時，彈簧被壓縮，對薄膜產生一個向上面的反作用力，當彈簧的反作用力與氣壓信號在薄膜產生的推力相等時，閥桿部件停止運動。信號壓力越大，在薄膜上產生的推力就越大，彈簧壓縮量即大調節閥門的開度也就越大。
氣動緊急切斷閥控制形式：
由二位三通或二位五通電磁閥轉換氣源壓力實現開啟與關閉動作：
二位三通電磁閥：是指電磁閥的閥芯有兩個不同的工作位置（開、關）。電磁閥二通、三通指電磁閥的閥體有兩個、三個通道口，在電氣上來說，二位三通電磁閥一般為單電控（即單線圈），二位五通電磁閥一般為雙電控（即雙線圈），線圈電壓等級一般采用DC24V、AC220V。
二位三通電磁閥分為常閉式和常開式兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。
常閉型二位三通電磁閥動作原理：給線圈通電，氣路接通，閥門打開，線圈一旦斷電，氣路就會斷開，氣源壓力排出，閥門關閉。
常開型二位三通電磁閥動作原理：給線圈通電，氣路接通，閥門關閉，線圈一旦斷電，氣源轉換方向從A氣源口切換到B氣源口,同時A位置氣源排空，閥門打開。
